ATX, microATX y Mini-ITX: qué comparar antes de elegir una placa base

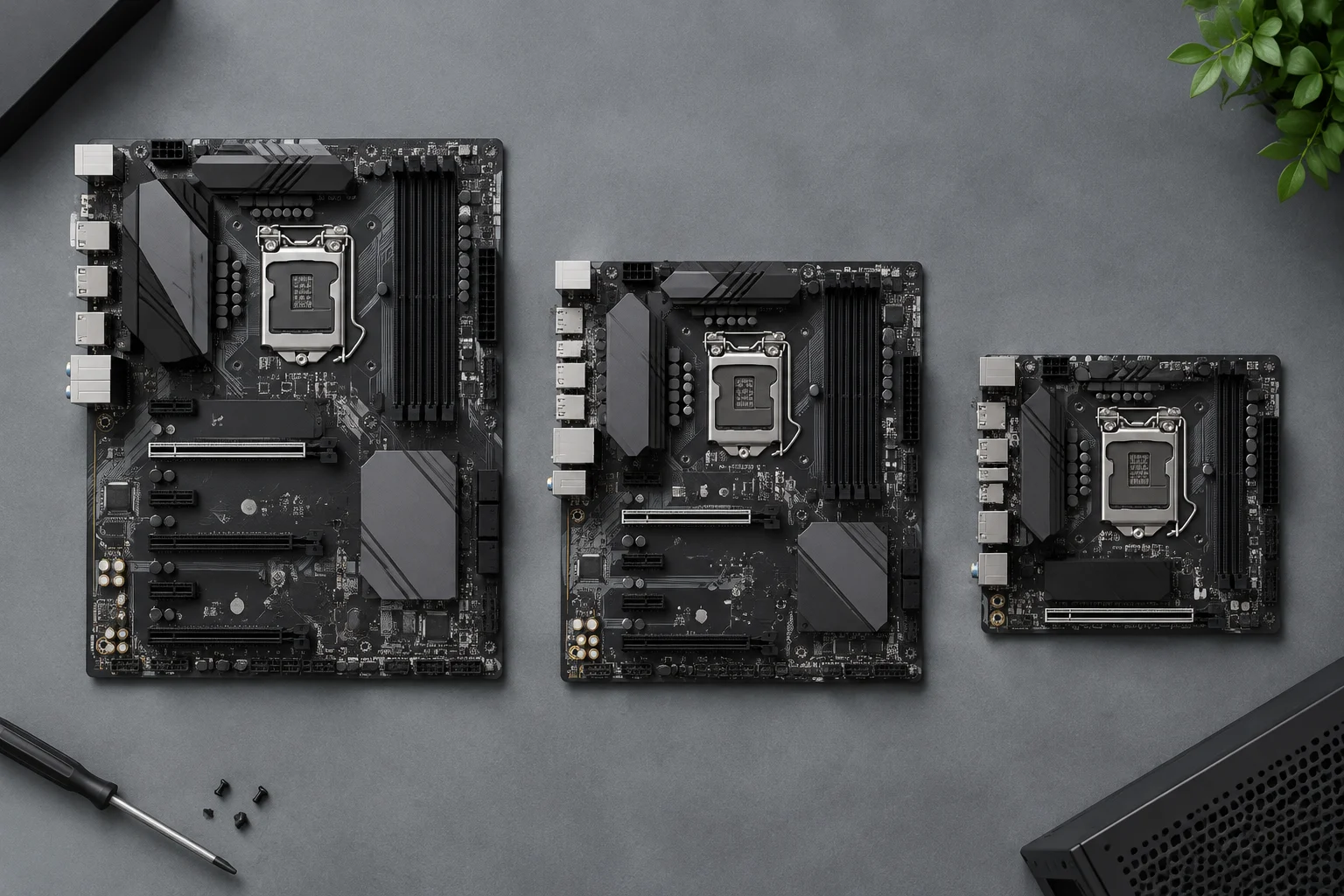

ATX, microATX y Mini-ITX describen principalmente el tamaño físico y ciertos aspectos de la distribución de una placa base. Son referencias útiles para saber qué familias de placas pueden encajar en una caja y para anticipar, de manera general, cuánto espacio hay para componentes y ranuras. No son una escala de rendimiento: una placa más grande no hace que el procesador sea automáticamente más rápido ni garantiza mejores conexiones.

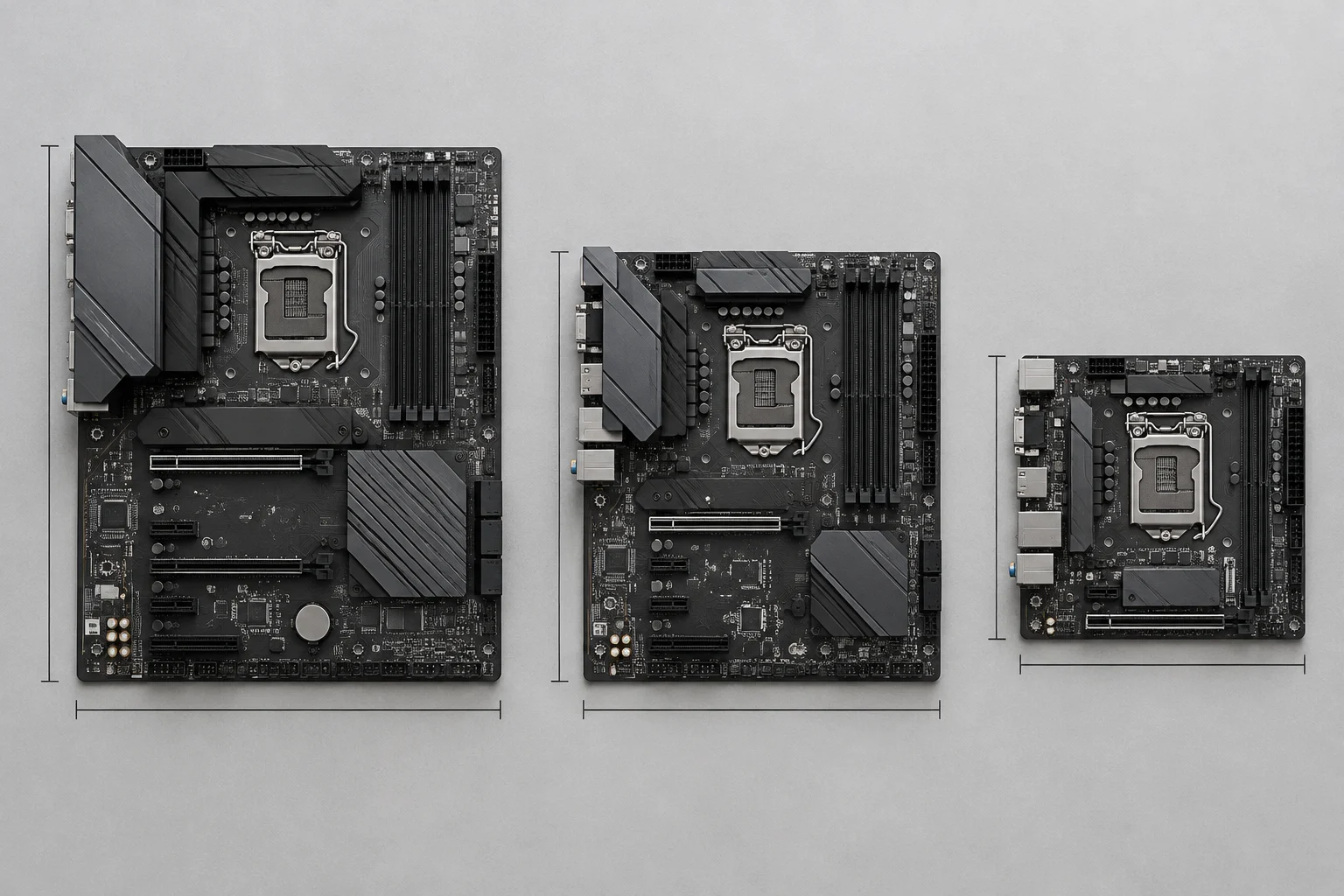

Como referencia común, las dimensiones máximas asociadas a estos formatos son aproximadamente 305 × 244 mm para ATX, 244 × 244 mm para microATX y 170 × 170 mm para Mini-ITX. Hay que leerlas como dimensiones del formato, no como una descripción exhaustiva de cada producto. La ficha de la placa concreta es la que debe confirmar sus medidas y características; además, los nombres comerciales pueden incluir variantes o diseños que no se resumen en esas tres etiquetas.

Estas cifras sirven para hacerse una idea del espacio que ocupa cada formato y para iniciar una comparación con la caja. Sin embargo, no sustituyen la comprobación de las dimensiones y los puntos de montaje del modelo exacto. La forma en que se distribuyen las conexiones y los componentes puede variar entre placas de una misma familia, así que una medida de referencia no permite deducir todos los detalles del producto. Toma el formato como un primer filtro, no como una garantía de compatibilidad completa. Si la ficha de la placa o de la caja ofrece información más específica, consulta esa documentación antes de decidirte.

ATX ocupa más superficie que microATX y Mini-ITX, y suele dejar más espacio para distribuir ranuras de expansión. Eso puede ser conveniente si se prevé instalar varias tarjetas PCIe u otros dispositivos, pero no garantiza un número concreto de ranuras: la disposición depende del modelo. Cuenta las ranuras físicas de la ficha, y comprueba si alguna comparte recursos o queda bloqueada por una tarjeta gráfica de gran grosor.

Un formato de mayor tamaño puede dejar más margen para colocar componentes en la propia placa. Aun así, la utilidad de ese espacio depende de qué dispositivos se vayan a instalar y de cómo estén dispuestas las ranuras. Para comparar dos modelos, identifica primero las tarjetas y unidades previstas y comprueba si cada una dispone de una conexión adecuada y accesible. El número total, por sí solo, no informa de si se podrán usar todas a la vez en la configuración prevista.

microATX reduce la superficie frente a ATX y puede ser una alternativa para montajes que buscan una caja menos voluminosa sin renunciar necesariamente a toda capacidad de expansión. El número de ranuras y conectores disponibles depende de cada placa. No conviene asumir que todo modelo microATX ofrece la misma combinación, ni que una caja compacta compatible con microATX tenga el mismo espacio libre que una caja ATX. La etiqueta indica el formato que la caja admite, pero no cuánto espacio quedará alrededor de cada componente ni cómo de sencillo será el montaje concreto.

Mini-ITX es el formato más pequeño de los tres y suele priorizar un montaje compacto. Su área reducida implica menos espacio disponible para distribuir componentes en la propia placa; el número real de ranuras y conexiones debe verificarse para el modelo específico. Una configuración compacta también puede requerir más atención a la longitud y grosor de la tarjeta gráfica, el disipador, la fuente de alimentación y la ventilación de la caja.

La elección entre formatos depende de las necesidades del montaje y del espacio disponible, no de una jerarquía automática entre placas. Si se prevén varias tarjetas de expansión, conviene revisar la cantidad y la ubicación de las ranuras. Si la prioridad es reducir el tamaño del equipo, hay que prestar más atención a las dimensiones de cada componente y a las condiciones para instalarlo. El formato orienta la comparación; las especificaciones del modelo determinan si encaja con el uso previsto.

El primer cruce que conviene hacer es entre el formato admitido por la caja y el formato de la placa. Consulta la sección de compatibilidad de la ficha oficial de la caja y la ficha oficial de la placa. Si la caja enumera ATX, microATX y Mini-ITX, eso sirve como indicación de los formatos que puede alojar según el fabricante, pero no resuelve por sí solo el espacio disponible para todos los componentes.

Compara el nombre exacto del formato con el listado del fabricante, en vez de deducir la compatibilidad únicamente por el aspecto o las medidas aproximadas. La ficha de la placa concreta permite confirmar sus dimensiones, y la ficha de la caja indica qué formatos admite ese modelo. Esta comprobación inicial permite descartar combinaciones que no correspondan antes de revisar el resto del equipo. Si las especificaciones no son claras o parecen contradictorias, consulta el manual o la documentación del fabricante.

La compatibilidad física es más que alinear orificios de montaje. Hay que comprobar la posición de separadores, la apertura para el panel trasero y el espacio libre alrededor de la placa. Sigue las instrucciones del fabricante de la caja y de la placa durante el montaje; ASUS, por ejemplo, publica una guía de instalación que recomienda comprobar la ubicación de los separadores y evitar que queden puntos de apoyo en lugares inadecuados. Los separadores deben colocarse en los puntos previstos para la placa concreta; no conviene asumir que cualquier posición servirá porque los orificios parezcan coincidir.

A continuación, contrasta las restricciones que afectan al conjunto: longitud y altura máximas de componentes, ubicación de bahías, espacio para radiadores o ventiladores y margen para pasar cables. Una caja que admite un formato puede tener límites que condicionen una tarjeta gráfica, un disipador o un sistema de refrigeración. “Cabe la placa” y “cabe el montaje completo” son dos comprobaciones distintas.

Haz esta revisión con los componentes concretos que piensas instalar. Una caja puede admitir el formato de la placa, pero tener límites de espacio que afecten a la tarjeta gráfica o al disipador elegidos. La ubicación de las bahías y de los elementos de refrigeración también puede influir en el montaje. Comprueba además que haya margen para conectar y conducir los cables necesarios. La compatibilidad, por tanto, no se verifica mirando únicamente la pareja placa-caja: importa la combinación completa de piezas.

Piensa primero qué dispositivos conectarás y consulta la ficha de la placa elegida. Para tarjetas de expansión, revisa el número y tipo de ranuras PCIe, su tamaño físico y la separación entre ellas. Si planeas usar una tarjeta gráfica, comprueba sus dimensiones y grosor junto con la distribución de ranuras de la placa: el tamaño nominal del formato no garantiza que dos tarjetas puedan instalarse simultáneamente.

Una lista de los dispositivos previstos facilita una comparación precisa: anota qué tarjetas quieres instalar y qué ranura necesita cada una, y compáralo con la distribución que muestra la ficha o el manual. No basta con contar las ranuras si la posición de una o el grosor de otra tarjeta puede interferir con el montaje. Comprueba tanto la cantidad como la ubicación y el uso simultáneo que tienes previsto.

Para almacenamiento, cuenta las conexiones M.2 y SATA que realmente necesitas y comprueba sus condiciones de uso en el manual. En algunos diseños, ocupar una conexión puede deshabilitar o compartir recursos con otra. No des por sentado que todos los conectores funcionan a la vez ni que una unidad M.2 de cualquier longitud o tipo será compatible: hay que contrastar el estándar admitido y las limitaciones descritas por el fabricante. Si vas a utilizar varias unidades, revisa qué combinaciones admite la placa y si el uso de una conexión afecta a otra. Así, el recuento de conectores representa una comprobación práctica y no solo una cifra de la ficha.

Revisa también los puertos traseros y los conectores internos. Un puerto USB en el panel frontal de la caja requiere el conector correspondiente en la placa; una conexión de audio o un puerto USB-C frontal puede depender igualmente de un encabezado específico. Compara el inventario de conexiones de la caja con los encabezados de la placa antes de comprar.

No confundas los puertos visibles en la parte trasera con las conexiones internas necesarias para el panel frontal. La caja puede ofrecer conectores en el frente que solo se podrán utilizar si la placa dispone del encabezado correspondiente. Contrasta los dos inventarios para saber qué conexiones estarán disponibles una vez montado el equipo y cuáles no coinciden.

Considera también la red cableada, el Wi-Fi, el audio y la cantidad de puertos USB según el uso real. El formato de la placa no informa de estas capacidades, así que hay que comprobarlas para el modelo elegido. Si necesitas una conexión o un tipo concreto de puerto, verifica que aparezca en sus especificaciones, en lugar de inferirlo por el tamaño de la placa.
