Un composant du boîtier, pas une puce en verre

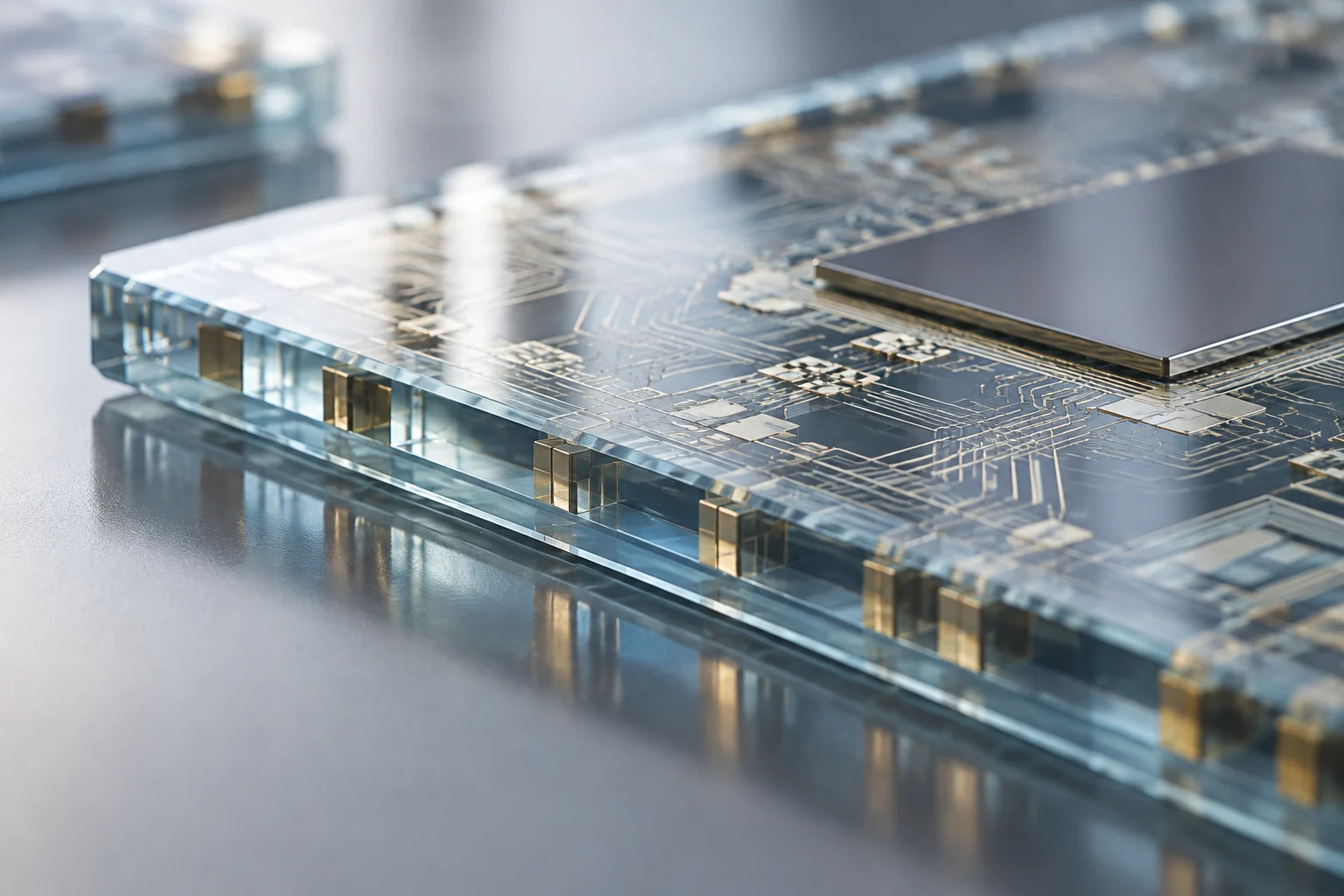

Un substrat en verre pour semi-conducteurs est une plateforme qui fait partie du boîtier : il aide à soutenir et à relier une ou plusieurs puces aux interconnexions et aux autres composants de l’ensemble. Il ne remplace pas le silicium des transistors. L’idée consiste à changer le matériau d’une partie de la structure qui distribue les signaux électriques et maintient les composants ensemble. Dans les conceptions réunissant plusieurs chiplets, des accélérateurs ou de la mémoire à large bande passante, la plateforme doit permettre des connexions denses tout en supportant les étapes de fabrication et les conditions d’utilisation. Intel et Lens Technology ont annoncé une collaboration visant à étudier des possibilités de boîtier avancé à base de verre ; cette annonce décrit une initiative, et non un produit déjà disponible dans le commerce. (Intel)

La comparaison habituelle porte sur les cœurs organiques des substrats de boîtier. Il convient également de distinguer un substrat en verre d’un interposeur en verre : tous deux peuvent comporter des vias traversant le matériau, mais ils n’occupent pas nécessairement la même position et ne remplissent pas la même fonction dans chaque architecture. Dire que « le verre remplace le substrat » peut être imprécis si l’on ne précise pas quel composant est remplacé. Les questions utiles sont les suivantes : quelle partie du boîtier utilise le verre, quel problème cherche-t-elle à résoudre, et le compromis entre performances, fiabilité et coût est-il meilleur que celui d’une solution de référence précise ? L’application et la conception comptent autant que le matériau.

Avantages possibles et moyens de les vérifier

Le verre est envisagé pour les substrats de boîtier en raison de caractéristiques telles que la planéité et la stabilité thermique et mécanique, qui pourraient permettre des boîtiers plus grands ou des interconnexions plus denses. Nippon Electric Glass décrit ces propriétés et présente ses propres matériaux à cœur de verre comme une piste pour répondre au changement d’échelle des boîtiers. Ce sont des avantages potentiels décrits par un fournisseur, et non des résultats indépendants prouvant que tout produit en verre sera plus rapide, plus efficace ou moins cher. Les performances de l’ensemble dépendent d’autres éléments : les couches métalliques et polymères, le tracé des interconnexions, l’assemblage, l’intégration avec les puces et la gestion thermique. (Nippon Electric Glass)

Pour juger ces avantages, il faut des comparaisons menées dans des conditions équivalentes et selon des indicateurs définis. Il pourrait s’agir de la planéité avant et après traitement, de la déformation à différentes températures, de la densité et de la continuité des interconnexions, des performances électriques, de la résistance mécanique et de la proportion d’unités qui réussissent les tests de fabrication. La répétabilité d’un lot à l’autre, la compatibilité avec les procédés existants et le coût par unité acceptée comptent également. Affirmer qu’un boîtier peut être plus grand ou plus stable n’indique ni l’ampleur du changement ni sa pertinence pour une application donnée. Sans référence, méthode de mesure et résultats reproductibles, une propriété favorable demeure une possibilité technique, et non un avantage industriel démontré.

Vias traversant le verre : intégrer, pas seulement percer

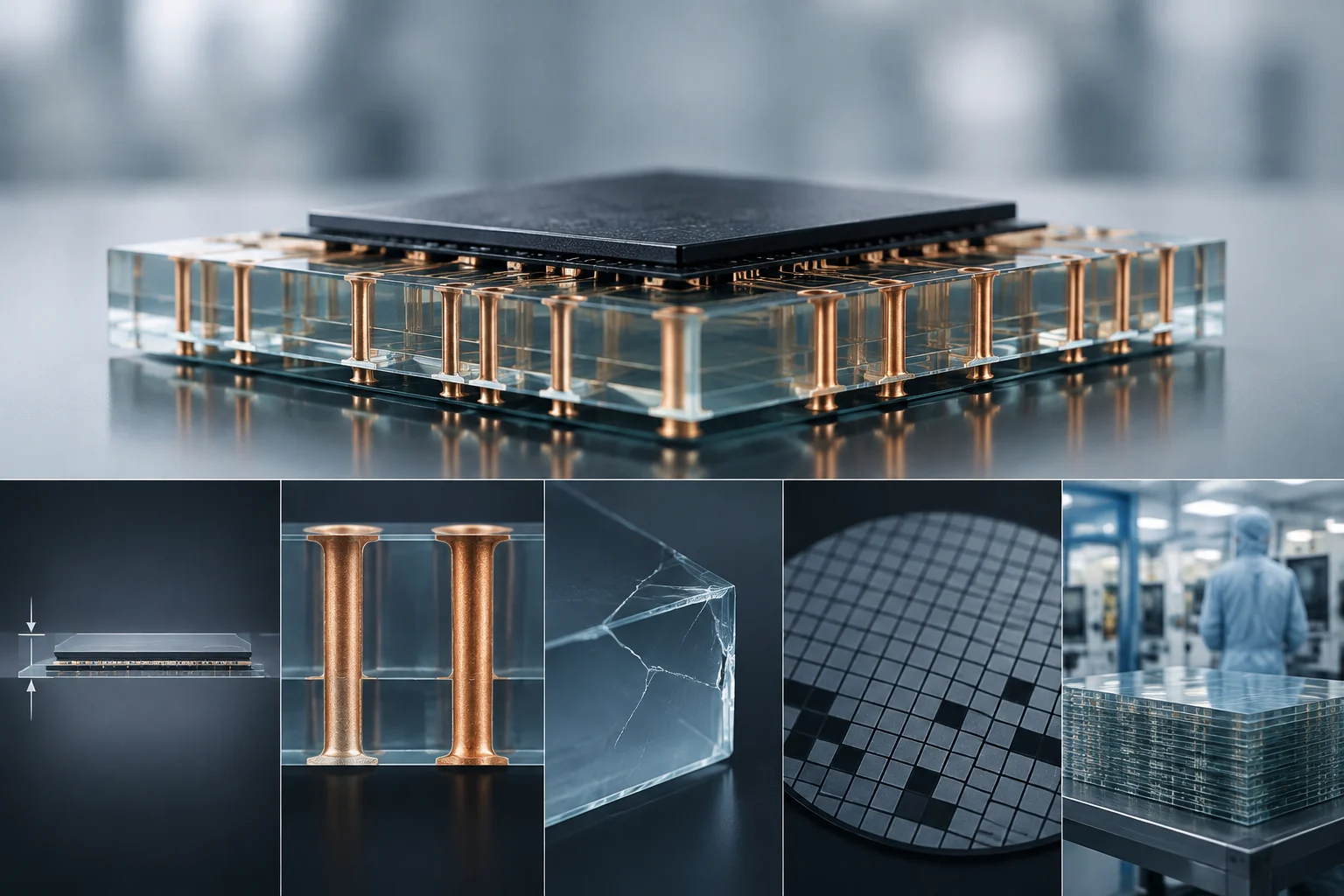

Les vias traversant le verre, désignés par le sigle anglais TGV, permettent d’établir des connexions électriques entre les deux faces d’un substrat. Le perçage n’est qu’une étape du procédé : il faut préparer les parois du trou et créer un chemin conducteur par métallisation ou remplissage, selon la conception. L’uniformité de ces opérations influe sur la continuité électrique et le comportement mécanique. Le fait qu’un via fonctionne sur un échantillon ne démontre donc pas automatiquement que le même procédé peut être reproduit de façon constante sur de grands panneaux et un grand nombre d’unités. Un article présenté à ECTC 2026 traite des technologies TGV et d’évidement du substrat pour intégrer des dispositifs et de l’optique copackagée. Son sujet situe les vias dans l’intégration du boîtier, mais ne constitue pas en soi une mesure des performances industrielles. (ECTC 2026)

Les risques de fabrication et de fiabilité doivent être évalués pour un procédé et une conception précis. La présence d’un via conducteur dans un échantillon ne permet pas, à elle seule, de déduire un taux de défauts, une durée de vie ou le comportement en production en volume. Le fait qu’un via conduise lors d’un premier essai n’est qu’un premier critère. Il faut aussi déterminer s’il conserve son intégrité après les étapes de traitement et s’il réussit les essais pertinents pour l’utilisation prévue. La source technique citée traite des applications des TGV, mais ne permet pas d’affirmer un taux de défaillance universel ni de quantifier la fiabilité à long terme.

Fractures, gauchissement et rendement de fabrication

La rigidité et la stabilité dimensionnelle du verre peuvent être utiles, mais elles n’éliminent pas le risque de fracture. Le perçage, la découpe, la manipulation et les opérations ultérieures peuvent endommager le matériau ; les couches métalliques et polymères ajoutées peuvent également générer des contraintes aux interfaces. Le gauchissement dépend de la composition et de l’épaisseur du verre, des dimensions du boîtier, des couches intégrées, du traitement et de la conception des connexions. Il est donc inexact de présenter le verre comme une solution qui garantit des boîtiers sans déformation. Il faut évaluer la réaction de la structure complète, et non celle d’une simple feuille de verre isolée. iNEMI mène un projet consacré à la prédiction et à la caractérisation du gauchissement des boîtiers ; son existence montre qu’il s’agit d’un problème d’ingénierie étudié, mais ne fournit pas en soi une mesure spécifique aux substrats en verre. (iNEMI)

Passer du prototype à une production reproductible demande davantage que de démontrer qu’une pièce peut être fabriquée. Il faut des données sur le rendement de fabrication, la constance entre les lots, les temps de cycle, les coûts, les capacités disponibles et la fiabilité pendant la durée d’utilisation. Un échantillon peut établir qu’une conception précise a été produite, mais il ne révèle pas à lui seul combien d’unités conformes sont obtenues ni combien coûte leur fabrication. Il ne démontre pas non plus que le boîtier conserve ses performances après les essais pertinents. Dans une ligne de fabrication, des défauts rares peuvent influer sur le nombre d’unités acceptables et sur le coût effectif de chacune. Ce sont des critères d’évaluation de la maturité, et non la preuve que le verre échouera ou que ses défis sont insurmontables.

Annonces et échantillons : distinguer les étapes

Intel et Lens Technology ont annoncé une collaboration qui associe l’expertise d’Intel en boîtier avancé aux capacités de traitement du verre de Lens Technology. Le communiqué évoque des possibilités d’utilisation future pour les charges de travail d’intelligence artificielle et les centres de données, mais ne fournit pas, à lui seul, de données sur les performances de production, la qualification par les clients, les livraisons commerciales ou les volumes fabriqués. Il est important de distinguer ce que les entreprises annoncent de ce que l’annonce démontre. (Intel et Lens Technology)

TrendForce a indiqué qu’Intel avait présenté en janvier 2026 un échantillon associant sa technologie de boîtier EMIB à un substrat en verre, et a relayé des affirmations concernant la taille de puce que celui-ci pouvait accueillir et l’absence de microfissures dans les essais cités. Il s’agit d’informations secondaires portant sur un échantillon précis : elles ne sont pas équivalentes à des données publiées sur le rendement de fabrication, à une qualification commerciale ou à une production en grande série. Une démonstration, une ligne pilote, une production limitée et une fabrication commerciale à grande échelle sont des étapes distinctes. (TrendForce)

Quels signaux publics suivre

Pour évaluer la maturité, il convient de rechercher des informations précises sur le composant et le procédé : quelle partie du boîtier utilise le verre, qui fabrique le substrat, s’il comporte des TGV, quels essais ont été réalisés et à quelle étape en est le développement. L’annonce d’une collaboration peut montrer que deux entreprises explorent des compétences complémentaires, mais ne prouve pas qu’un procédé qualifié existe. De même, un échantillon montre qu’une conception a pu être fabriquée, mais pas combien d’unités conformes peuvent être produites, combien coûte le procédé ou comment l’ensemble se comporte après des essais de fiabilité.

Les signaux les plus instructifs seront des données répétées sur plusieurs lots et une description claire de l’étape annoncée : disponibilité d’échantillons, capacité pilote, acceptation par les clients, qualification pour une application ou production commerciale. Il importe également de savoir si l’affirmation émane d’un fabricant, d’un organisme sectoriel ou d’une recherche scientifique ; une prévision ne doit pas être confondue avec un résultat mesuré. La conclusion prudente est que les substrats en verre constituent une solution de remplacement en développement, avec des avantages potentiels et des défis de fabrication et de fiabilité qui nécessitent des éléments publics plus précis. Le test décisif sera la performance reproductible du boîtier complet, et non une liste de propriétés du matériau.
