Fabrication additive métallique : ce qu’il faut pour vérifier une pièce

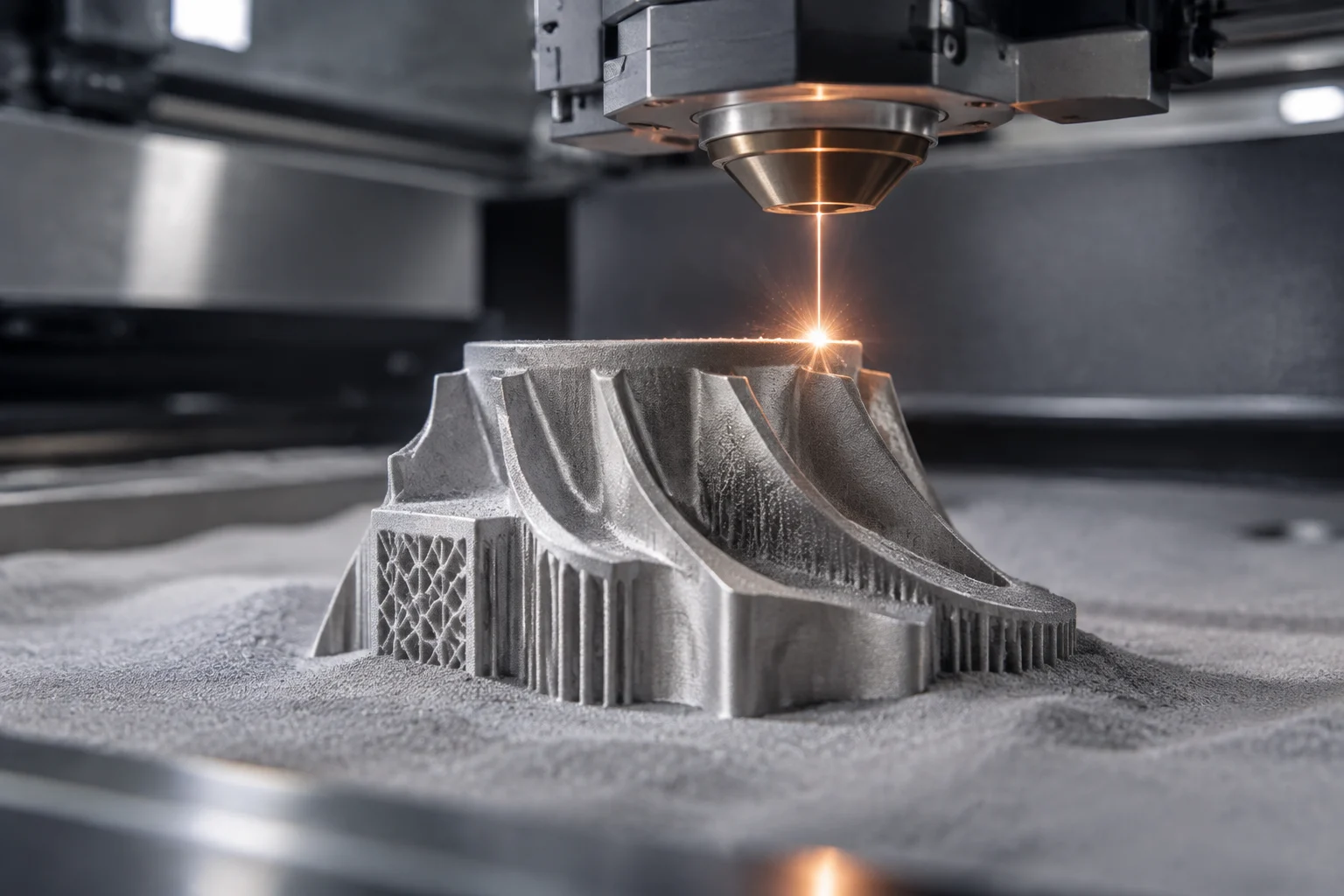

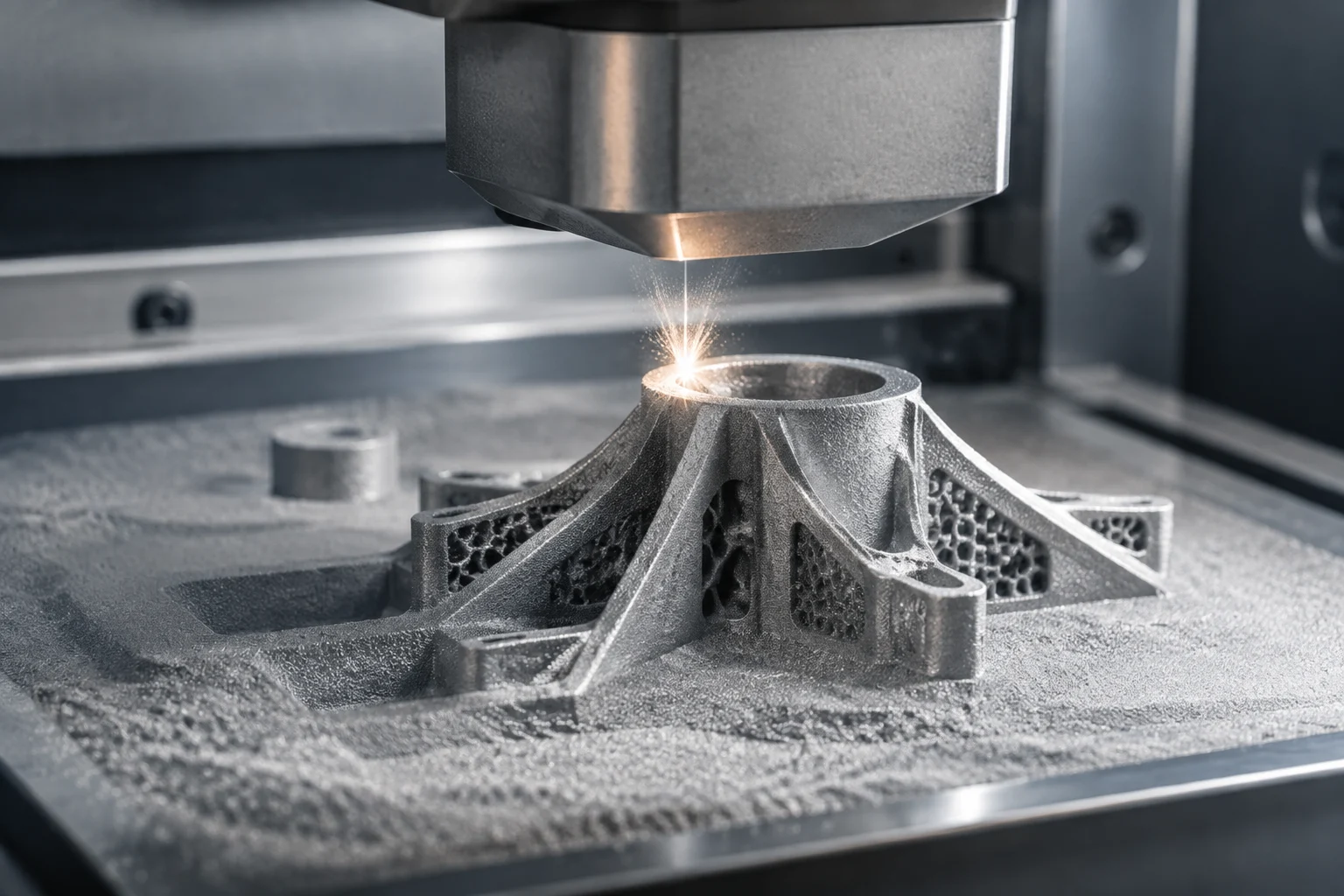

La fabrication additive métallique produit des pièces par ajout de matière, plutôt que de les obtenir uniquement par des opérations telles que l’usinage d’un bloc. Dans la fusion sur lit de poudre, une source d’énergie fait fondre sélectivement des zones d’une couche de poudre, et l’opération est répétée pour former l’objet. Cette description explique comment la géométrie est obtenue ; elle ne suffit pas à conclure qu’une pièce donnée satisfait aux exigences d’une application précise. La question industrielle n’est pas seulement de savoir si la machine peut produire la forme, mais si le procédé et son résultat peuvent être évalués au regard de critères définis.

ASTM F3303 traite des caractéristiques du procédé de fusion sur lit de poudre métallique pour les applications critiques. Son champ d’application aide à comprendre pourquoi l’évaluation ne consiste pas seulement à examiner la pièce : la manière dont le procédé est maîtrisé compte également. Cette norme est une pratique destinée à ce contexte, et non une certification automatique de toute machine, tout matériau ou tout composant. Son titre ne permet pas non plus de déduire à lui seul quels essais, limites ou procédures doivent s’appliquer à un cas donné : il faut consulter le document complet et les exigences pertinentes. ASTM F3303.

Il est donc utile de distinguer trois questions souvent confondues : la géométrie a-t-elle été obtenue ? La pièce a-t-elle été fabriquée dans des conditions maîtrisées et documentées ? Existe-t-il suffisamment d’éléments probants pour montrer qu’elle satisfait aux exigences de son usage ? Une réponse positive à la première ne démontre pas les deux autres. La fiabilité est une conclusion fondée sur des éléments probants et des critères définis, et non une propriété que l’on peut attribuer au seul fait qu’une pièce est sortie d’une imprimante.

Un dossier utile commence par identifier le procédé utilisé, l’équipement et la configuration concernés, ainsi que le matériau traité. Il doit également permettre de relier la pièce à l’ordre ou au lot de fabrication et aux enregistrements disponibles. Il ne s’agit pas d’accumuler des données sans objectif : la documentation doit permettre d’examiner les écarts, de comparer les fabrications et de vérifier que les contrôles convenus ont été appliqués. Le guide de procédé publié par le NIST organise les informations sur la fabrication additive métallique sous la forme d’une cartographie des procédés fondée sur une ontologie ; ce type de ressource aide à structurer les relations entre étapes, mais ne remplace pas la qualification et ne définit pas, à lui seul, de critères d’acceptation. Cartographie des procédés du NIST.

Dans un système de fusion sur lit de poudre, la documentation technique peut inclure les paramètres de fabrication, l’orientation et l’emplacement de la pièce dans la construction, la préparation du fichier et les opérations ultérieures, dans la mesure où ces éléments sont pertinents pour le procédé et définis dans le plan applicable. Cette liste ne doit pas être transformée en recette universelle : les variables à enregistrer et leurs limites dépendent de l’équipement, du matériau, de la géométrie et de l’usage prévu. Un chiffre isolé, sans méthode de mesure, version de configuration ou contexte d’application, peut être difficile à interpréter ou à reproduire.

La surveillance en cours de fabrication mérite une attention particulière, mais ne doit pas être confondue avec un essai complet de conformité. Le NIST mène un programme consacré à la surveillance et au contrôle en temps réel des procédés de fabrication additive. L’existence de ce domaine de recherche confirme sa pertinence technique, mais ne prouve pas que chaque capteur ou système de surveillance détecte tous les défauts, ni qu’une alerte équivaut à un rejet validé. Une donnée de procédé n’a de valeur que si l’on sait ce qu’elle mesure, comment elle est interprétée et quelle décision elle permet de prendre. Programme du NIST sur la surveillance et le contrôle.

Dans les procédés qui utilisent de la poudre métallique, connaître uniquement la désignation commerciale du matériau ne décrit pas nécessairement l’état du matériau introduit dans la machine. Pour comprendre quels contrôles peuvent être pertinents, ASTM F3049 propose un guide de caractérisation des propriétés des poudres métalliques utilisées en fabrication additive. Cette référence confirme l’importance de caractériser le matériau ; elle ne signifie pas qu’une propriété particulière est obligatoire pour chaque projet, ni qu’un lot satisfait aux exigences sans examen des résultats et des méthodes d’essai. ASTM F3049.

Une évaluation pratique doit demander comment le lot est identifié, quels documents relatifs au matériau sont conservés, quelles vérifications sont effectuées et comment les décisions concernant la poudre sont consignées. Elle doit également préciser si le matériau est réutilisé, mélangé ou soumis à un traitement, et quelles règles régissent ces opérations dans le procédé évalué. Ce sont des questions d’audit, et non l’affirmation qu’il existe une méthode universelle unique. Le fournisseur doit relier chaque réponse à des enregistrements précis, à des méthodes identifiables et aux exigences convenues.

ASTM F3592 est intitulée comme un guide sur la réutilisation de la matière première et les stratégies d’échantillonnage pour la fusion sur lit de poudre métallique. Son champ aide à formuler des questions sur la maîtrise de la réutilisation et l’obtention d’échantillons représentatifs. Toutefois, sans consulter le texte complet, il n’est pas prudent de lui attribuer des limites numériques ni de supposer qu’une stratégie qui y est décrite s’applique automatiquement à tout matériau ou toute application. La traçabilité de la poudre doit permettre de relier le matériau, le procédé et la pièce, mais la manière de le démontrer dépend du plan de contrôle et des exigences du produit. ASTM F3592.

L’inspection finale peut répondre à des questions importantes sur les dimensions, l’état de surface ou les signes de discontinuités, selon les méthodes retenues. Mais une inspection ne fournit pas davantage d’informations que ne le permettent sa couverture, sa sensibilité, la préparation de l’échantillon et ses critères d’acceptation. Il faut donc préciser ce qui a été inspecté, selon quelle procédure, quelles zones ont été exclues et quels résultats ont été obtenus. Dire qu’une pièce a été « inspectée » ne revient pas à démontrer que tous les attributs pertinents pour sa fonction ont été évalués.

La géométrie peut également influer sur le plan d’évaluation. L’orientation, l’emplacement dans la construction et les opérations ultérieures peuvent être des aspects que le fabricant doit mettre en relation avec les exigences du composant. Cela ne signifie pas qu’une orientation donnée est toujours meilleure : une décision de procédé ne peut être jugée qu’en connaissant la pièce, le matériau, les critères mécaniques et la méthode de fabrication. Pour étayer une conclusion relative aux propriétés ou aux performances, il faut des éléments probants adaptés à cette conclusion, et non une simple image ou une inspection visuelle.

Il convient de demander au rapport d’inspection de distinguer les résultats mesurés, les critères d’acceptation et les observations. Si des éprouvettes ou des échantillons ont été utilisés, le dossier devrait préciser leur lien avec la pièce et le procédé évalués. Un résultat favorable sur un échantillon ne doit pas être présenté comme une preuve illimitée pour toutes les pièces, sauf si le plan de qualification et les exigences applicables justifient cette extrapolation. Sans détail sur la méthode et le critère, le terme « conforme » reste incomplet.

En pratique, la qualification du procédé consiste à établir des éléments probants montrant qu’une combinaison définie d’équipement, de matériau, de paramètres, de procédures et de contrôles peut produire des résultats acceptables dans des conditions déterminées. Il ne faut pas la confondre avec une garantie que toutes les fabrications futures seront identiques, ni avec une approbation universelle pour toute géométrie. ASTM F3303 porte expressément sur le procédé de fusion sur lit de poudre pour les applications critiques ; ce cadre rappelle que l’application compte. Pour déterminer ce que signifie « critique » ou quelles exigences supplémentaires s’appliquent, il faut consulter les exigences pertinentes pour le secteur et le produit.

La traçabilité relie des enregistrements qui, autrement, resteraient séparés : matériau, configuration et exécution de fabrication, opérations ultérieures, inspections et décision finale. Son utilité est de pouvoir reconstituer ce qui est arrivé à une pièce ou à un lot et quels éléments probants ont justifié son acceptation. L’étendue de cette chaîne doit être définie en fonction du risque et des exigences contractuelles ou réglementaires pertinentes ; les sources citées ici ne définissent pas un système complet de traçabilité pour toutes les industries. Le NIST propose une cartographie des procédés et un programme de surveillance comme ressources techniques, et non comme substituts à la responsabilité du fabricant ou à l’évaluation du produit concerné.

Lors de l’examen d’une déclaration de fiabilité ou de capacité à monter en échelle, il est raisonnable de demander qu’en soient délimités l’objet et les conditions : matériau et lot, équipement et configuration, nombre et type de fabrications évaluées, inspections réalisées, critères utilisés et traitement des écarts. Si une affirmation se limite à dire qu’une forme peut être imprimée, il ne faut pas en déduire la répétabilité, les performances en service ou la production à grande échelle. La conclusion doit être proportionnée à la portée des éléments probants et préciser explicitement ce qui n’est pas couvert.

Avant d’accepter qu’une pièce métallique imprimée convienne à sa destination, il peut être utile de demander des réponses documentées aux questions suivantes :

• Quel procédé a été utilisé, et quels équipements, matériaux et configurations ont été identifiés ?
• Comment la poudre a-t-elle été caractérisée et tracée, y compris en cas de réutilisation ?
• Quels enregistrements du procédé existent et quelles variables surveillent-ils réellement ?
• Quelles inspections ont été réalisées, avec quelle couverture et selon quels critères d’acceptation ?
• Quels éléments probants étayent la qualification pour cette combinaison de pièce, de matériau et d’usage ?
• Quels écarts ont été détectés et comment leur traitement a-t-il été décidé ?

Les réponses doivent renvoyer à des documents ou enregistrements vérifiables, et non à de simples descriptions commerciales. Elles doivent également préciser leur périmètre : un guide ASTM, une publication du NIST ou un certificat de matériau ne prouve pas, à lui seul, qu’une pièce donnée convient. Les sources citées ici permettent d’identifier des thèmes et des références techniques pertinents, mais consulter la description publique d’une norme ne revient pas à lire son texte intégral ni à vérifier son applicabilité contractuelle ou réglementaire. Il s’agit d’une limite de cet article, et non d’un doute qui invaliderait son idée centrale : imprimer une géométrie et démontrer qu’elle remplit sa fonction sont deux affirmations différentes.
